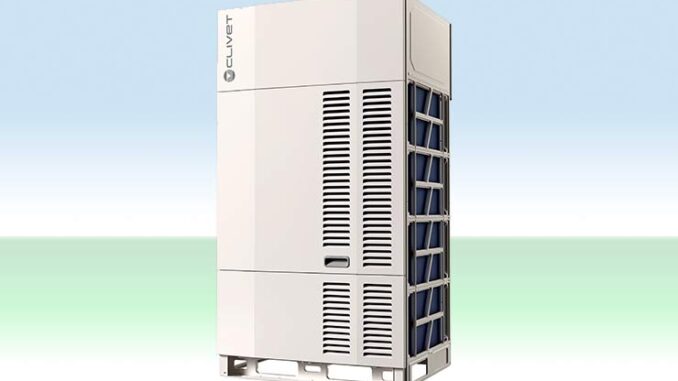

Sistemi VRF, Clivet presenta VRF CVT9

Una nuova generazione di soluzioni Clivet che mette al centro efficienza e sicurezza: si arricchisce l’offerta per la climatizzazione e il comfort naturale con il lancio della gamma di unità esterne a pompa di calore e sistemi VRF CVT9.

Oltre all’adozione del refrigerante R32, l’innovazione principale della nuova serie risiede nell’architettura dello scambiatore di calore con design a 310°, che consente di aumentare la superficie di scambio termico del 32% mantenendo del tutto inalterate le dimensioni esterne dell’unità.

 “Un’innovazione che contribuisce a raggiungere indici di efficienza stagionale ai vertici del settore (SCOP fino a 4,89 e SEER fino a 8,58), – sottolinea Emilio Barsacchi, Product Manager di Clivet – riducendo i consumi energetici e garantendo prestazioni elevate sia nei picchi estivi sia nel periodo invernale. Un salto tecnologico che vede inoltre il passaggio al refrigerante ecologico R32.”

Disponibile in 5 grandezze per singolo modulo (da 25.2 a 45 kW) e combinabile fino a due moduli per raggiungere una potenza complessiva di 90 kW, potenze che rendono adatta la gamma per soddisfare le esigenze di impianti di medie dimensioni.

Sistemi VRF – La soluzione ideale per l’edificio multi-zona

Grazie all’elevata modulabilità e alla gestione puntuale dei carichi VRF CVT9 nasce per soddisfare le esigenze degli edifici con un’alta frammentazione degli spazi, come grandi uffici, strutture alberghiere, edifici scolastici e palazzine residenziali. In questi contesti, dove ogni stanza o area funzionale necessita di setpoint di temperatura differenti e di un controllo del comfort indipendente, CVT9 assicura una regolazione flessibile locale per locale.

Il salto generazionale di VRF CVT9 si esprime attraverso numeri e caratteristiche costruttive ideate per le sfide impiantistiche più complesse:

• compressore scroll con tecnologia EVI: Il compressore scroll inverter DC con tecnologia EVI (Enhanced Vapor Injection), permette al sistema di funzionare regolarmente in riscaldamento fino a -30°C esterni. La resa termica si mantiene par i al valore nominale (100%) fino a -5°C esterni;
• prestazioni in raffreddamento estreme: in modalità raffreddamento assicura un funzionamento stabile e continuo in un range esteso da -15°C fino a +55°C di temperatura esterna, preservando elevate rese anche con temperature elevate;
• lo sviluppo geometrico delle tubazioni: la serie CVT9 supera i vincoli di layout negli edifici complessi, consentendo una lunghezza massima equivalente delle linee frigorifere fino a 260 m (220 m effettivi e 1.200 m di sviluppo totale dell’impianto). Il dislivello massimo consentito raggiunge i 110 m tra unità esterna e interne e 40 m tra le singole unità interne.

Un valore per tutta la filiera

“L’obiettivo di semplificare il lavoro dei diversi attori coinvolti nella realizzazione e riqualificazione degli edifici ha guidato la progettazione dell’intera gamma” – prosegue Barsacchi – Evidenti i vantaggi per tutti professionisti, dalla progettazione, all’installazione alla manutenzione.”

Per il progettista i vantaggi vertono su flessibilità e rispetto delle normative, grazie ai nuovi Shut-off Valve Box (SV-BOX) conformi alla norma IEC 60335-2-40 v.7 che consentono la progettazione in sicurezza anche in ambienti di ridotta superficie (come stanze d’hotel o piccoli uffici) senza incorrere nei limiti di carica del refrigerante R32. A questo si aggiunge la possibilità di isolare i singoli rami, che evita l’arresto dell’intero impianto nel caso remoto di una perdit a localizzata di gas.

Sistemi VRF per l’integrazione smart: l’interfacciamento nativo verso i sistemi BMS tramite protocollo Modbus RTU integrato senza accessori esterni.

Prosegue Barsacchi: “Con il nuovo VRF CVT9 offriamo al mercato una soluzione che va oltre la semplice efficienza, diventando un alleato strategico per le odierne sfide della progettazione. L’elevata efficienza stagionale, l’adozione del refrigerante R32 abbinata alle valvole di sicurezza SV-BOX e la gestione puntuale del comfort multi-zona rispondono direttamente ai requisiti più severi dell’edilizia moderna, agevolando in modo concreto il raggiungimento dei crediti per le certificazioni LEED e BREEAM.“

Per l’installatore la topologia libera del bus di comunicazione (Bus EasyCom) riduce le complessità di cablaggio e stesura dei cavi.

Anche la manutenzione e il servizio post-vendita trovano in VRF CVT9 nuove opportunità:

• la protezione e l’accessibilità, con l’involucro dell’elettronica SafeBox 2 (IP68) protegge le schede da polvere e pioggia ed è suddiviso in 3 zone distinte per un accesso separato e sicuro ai vani di potenza, controllo e funzione.
• L’affidabilità di sistema e la continuità del servizio: la tecnologia di controllo MultiSensor, con sensori diffusi in tutto il circuito frigorifero e la gestione tramite Digital Twin, crea all’occorrenza un sensore virtuale in caso di anomalia su quello fisico, evitando il blocco della macchina.
• Diagnostica e assistenza rapide: il modulo Bluetooth migliorato consente il collegamento diretto via USB Type-C a PC con software di diagnosi e offre una seconda porta di comunicazione per l’aggiunta di un ulteriore gateway.

Infine, la versatilità negli spazi e la possibilità di canalizzazione dell’aria si rivolgono all’architetto per consentire l’installazione delle unità esterne in aree coperte o confinate.

Non ultimo, il comfort acustico; fino a 14 livelli di attenuazione del rumore e la funzione Night Silent Mode per garantire la massima silenziosità nelle ore notturne o in contesti residenziali/direzionali di pregio.

“E’ una piattaforma che guarda già avanti: a partire dal 2027, la gamma introdurrà ulteriori innovazioni per rafforzare l’autonomia energetica e la flessibilità installativa delle unità.”
